灑水車水泵（65QZ40/50、65QZ40/45）結構圖及工作原理

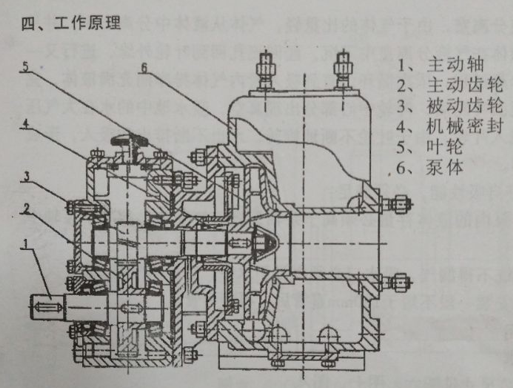

灑水車水泵（65QZ40/50、65QZ40/45）主要要是由主動軸、主動齒輪、被動齒輪、機械密封、葉輪、泵體這幾部分組成。灑水車水泵采用外混式軸向回液的泵體結構。泵體由吸入室、儲液室、回流孔和氣液室組成。泵啟動后,葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入,并在葉輪內得以完全混合,在離心作用下,混合液體通過壓出室進入氣液分離室,由于氣體比重輕,氣體從液體中分離出來,并從出口管中排出,而液體在氣液分離室中下沉,經回流孔回到葉輪外緣,進行又一次的氣液混合?D?D分離過程,依次循環,直到吸入管內氣體排凈而充滿液體,完成自吸過程,當水流出葉輪后,葉輪中心部分出現真空,吸水池中的水在大氣壓力作用下經吸水管進入葉輪,由于葉輪不斷地旋轉,水也不斷排出和吸入,形成連續不斷的泵水作用。

?
